簡介

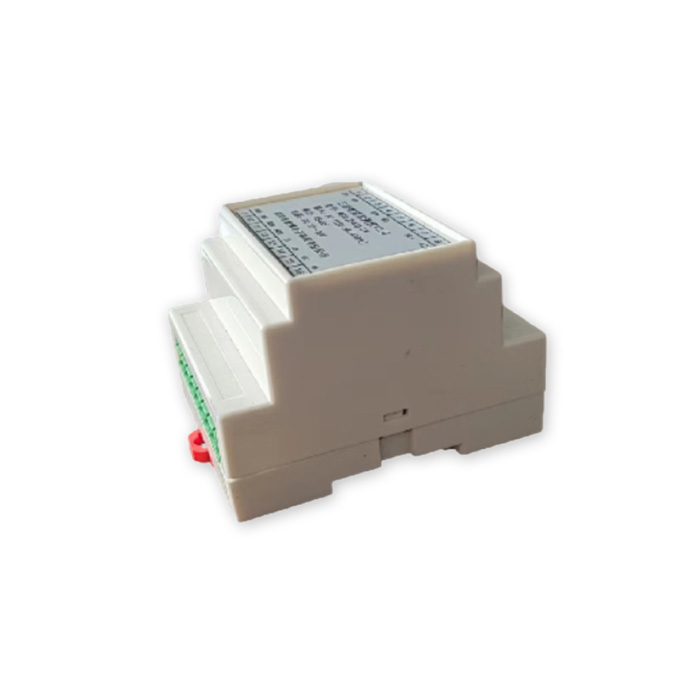

SI3466 多路交流電流監測儀內部采用高性能 MCU 作為控制核心，采用數字信號處理算法實時測量多達六路交流電流的真有效值，同時通過 RS485 總線將測量值上傳給后臺監控系統。產品廣泛應用于變電站、電信機房、商用辦公大樓等領域的配電箱電流監測。

主要有以下特點：

準確測量電流的真有效值，不受諧波含量影響;

測量速度快，每三個信號周期輸出一次數據;

支持 50Hz / 60Hz 電源系統，不受頻率波動影響;

RS485 網絡連接、支持 Modbus-RTU 協議;

超寬供電電源，方便用戶使用。

技術指標

外形尺寸： 88mm × 59mm × 72mm

執行標準： DL/T 721 - 2000

測量范圍： 0 ～ 120%(具體量程見標簽)

測量精度： 0.5%(0 ～ 120%)

供電電源：

電源范圍： DC 9V ～ 36V

產品功耗： < 0.5VA

工作條件：

工作溫度： -20 ～ 70℃

儲存溫度： -40 ～ 70℃

絕緣強度以及輸入阻抗：

輸入 / 輸出： 3000V，1Min

輸入阻抗： 2MΩ

電磁兼容：

浪涌：

電源 1kV ;I/O 線 0.5kV ;

快速脈沖群： 電源 1kV 5kHz;I/O 線 0.5kkV 5kHz;

靜電放電：

接觸放電 6kV;空氣放電 8kV;

射頻電磁場： 10V / m 的電磁輻射

通訊：

接口： RS485通信網絡

通訊規約： Modbus-RTU
